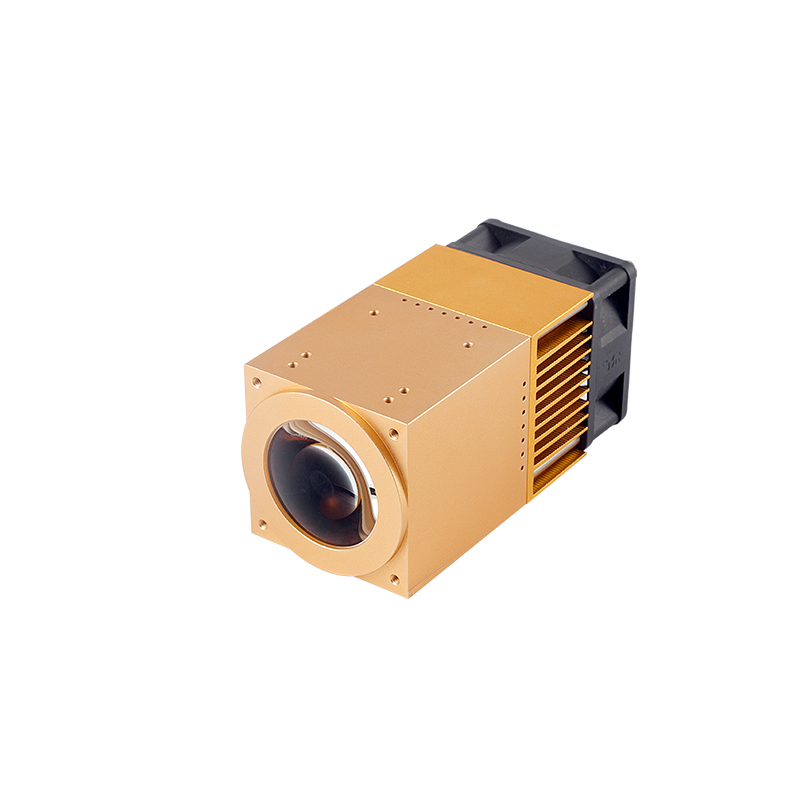

内窥镜白光LED冷光源模组

型号:RFFM-1121/RFFM-1122

产品特点:50W 高光通量,性能稳定

典型应用:腹腔镜,胃肠镜,可替代175W氙灯
状态:
  • RFFM-1121_Data+Sheet_V4.pdf

  • RFFM-1121/RFFM-1122

  • 50W 高光通量,性能稳定

  • 腹腔镜,胃肠镜,可替代175W氙灯


光学参数 (Optical data)

RFFM-1121

RFFM-1122

备注 (Remarks)

光源 (Light source)

LED

LED


色温 (CCT)

5500±500K

5500±500K

光纤输出的值(After 1m, NA0.62,Φ5mm fiber)

显色指数 (CRI)

≥90

≥65

光纤输出的值(After 1m, NA0.62,Φ5mm fiber)

蓝光/绿光辐射通量比 (Blue/Green ratio)

125%

119%

光纤输出的值(After 1m, NA0.62,Φ5mm fiber)

红光/绿光辐射通量比 (Red/Green ratio)

74%

44%

光纤输出的值(After 1m, NA0.62,Φ5mm fiber)

红外截止性能 (IR cut-off performance)

3.0 mW/lm

2.7 mW/lm

光纤输出的值(After 1m, NA0.62,Φ5mm fiber)

输出光通量 (Luminous flux output)

2200 lm

3300 lm

输入Φ5mm光纤的光通量 (Input for Φ5mm light guide)

后焦距 (Back focal length)

23.6 mm

23.6 mm

自最后一枚透镜的顶点 (From the last lens vertex)

电气参数 (Electrical data)

输入电压 (Input voltage)

DC 12/24V

DC 12/24V

可根据客户需求定制 (To be customized)

功率 (Power consumption)

58 W

58 W

包含驱动板的功耗 (Driver board consumption included)

启动功率 (Initial power)

70 W

70 W

最低电源输出功率 (Minimum power output)

调光模式 (Dimming mode)

PWM/POT/RS232/Key/Touch

可根据客户需求定制 (To be customized)


焦平面的照度分布:

Illuminance distribution on the focal plane
